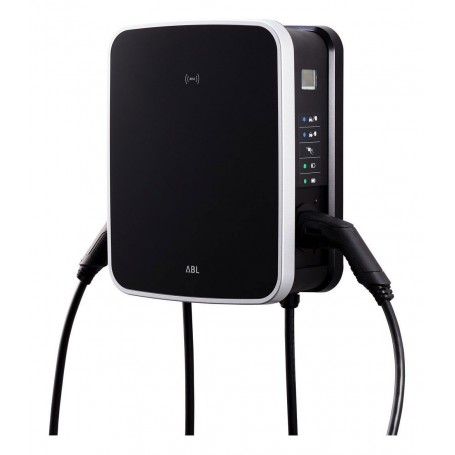

La wallbox eMH3, conforme alla legge sulla calibrazione, ha due cavi di ricarica integrati in modo permanente e connettori di ricarica di tipo 2. Poiché può caricare due veicoli contemporaneamente, è la soluzione perfetta per le aree semi-pubbliche e pubbliche. Nelle installazioni di gruppo, la master wallbox eMH3 assume tutte le funzioni di comunicazione necessarie come fatturazione o amministrazione utenti ed è collegata a un back-end. Grazie alla dotazione standard con FI tipo A e rilevamento della corrente residua DC, la wallbox è sempre preinstallata pronta per il collegamento e subito pronta per l'uso.

Caratteristiche del prodotto:

• Imballaggio (dimensioni H×L×P) 700 × 500 × 400 mm
• Fornitura Wallbox, brevi istruzioni stampate, 1 chiave triangolare, set di montaggio
• Collegamento alla rete Linea di alimentazione fino a un massimo di 16 mm² o diametro del cavo ≤ 25 mm
• Tensione nominale 230/400 V
• Corrente nominale 32A
• Frequenza nominale 50 Hz
• Fusibile di backup 32 A (necessario in loco), caratteristica C consigliata
• Morsetti di collegamento Collegamento diretto all'interruttore differenziale
• PE: Morsettiera passante
• Tecnica di collegamento Due cavi di ricarica con attacco di tipo 2 secondo IEC62196-2, circa 6 m
• Tensione di uscita 230/400 V
• Corrente massima di carica 32 A
• Potenza massima di ricarica 2 × 11 kW o 1 × 22 kW
• RCCB GFCI, tipo A, 30 mA
• Rilevamento elettronico della corrente residua in c.c., IΔn dc ≥ 6 mA
• Contatore di energia conforme a MID
• Modulo legge di calibrazione Logging Gateway (LGW)
• Contattore installazione interruttore di carico, 4 poli, 40 A
• Rilevamento saldatura Spegnimento del punto di ricarica quando viene saldato un contatto del contattore
• Monitoraggio della temperatura interna, riduzione della corrente di carica o spegnimento
• LED di visualizzazione (stato di funzionamento).
• Autorizzazione RFID card, QR code o app per smartphone
• Comunicazione EV secondo IEC 61851-1, modalità 3
• Comunicazione EVSE RS485
• Backend di comunicazione LTE – OCPP 1.6 e 1.5, trasporto tramite SOAP o socket web
• Norme/linee guida: IEC 61851-1, IEC 61439-7 ACSEV, secondo MessEV Modulo B
• Conservazione a temperatura ambiente da -30 a 85° C
• Temperatura ambiente di esercizio da -25 a 40° C secondo DIN EN 61851-1
• Da -30 a 50° C con funzione di declassamento integrata
• Umidità relativa dal 5 al 95%, senza condensa
• Classe di protezione I
• Categoria di sovratensione III
• Grado di inquinamento 3
• Grado di protezione custodia IP54 (tappata/scollegata)
• Resistenza agli urti IK08
• Altezza massima di installazione ≤ 2.000 m sul livello del mare
• Dissipazione di potenza 7 W
• Tipo custodia a parete
• Tipo di montaggio Montaggio a parete tramite piastra di montaggio e set di montaggio
• Materiale (corpo/cornice) plastica
• Colore della custodia nero, simile a RAL9011
• Colore lente argento, simile a RAL9006 / nero, simile a RAL9017
• Chiusura con serratura triangolare integrata
• Dimensioni (A×L×P) 492×400×192 mm
• Peso (netto) circa 21 kg

Accessori opzionali

• Stele STEMH30
• Fondazione EMH9999
• Kit di installazione Master-Slave LOMK218
• Tessera RFID E017869, 5 pezzi
